No need to spend hours to setup and develop a complex server-side solution. We spent months tuning our chart API generation infrastructure so you don't have to. One API call url = one chart.

スーパーざっくりと申し上げると, 簡単に REST API を利用してグラフイメージを生成することが出来るサービスです.

例えば, 以下のように curl を利用してリクエストを送信することで...

$ curl -s 'https://image-charts.com/chart?cht=p3&chs=700x100&chd=t:60,40&chl=Hello|World&chf=ps0-0,lg,45,ffeb3b,0.2,f44336,1|ps0-1,lg,45,8bc34a,0.2,009688,1' -o helloworld.png

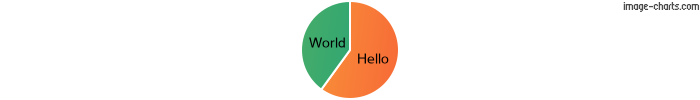

helloworld.png を開くと以下のような円グラフ画像が生成されます.

f:id:inokara:20200503154036p:plain

また, パラメータに &chan を付与してリクエストを送信すると...

$ curl -s 'https://image-charts.com/chart?cht=p3&chs=700x100&chd=t:60,40&chl=Hello|World&chf=ps0-0,lg,45,ffeb3b,0.2,f44336,1|ps0-1,lg,45,8bc34a,0.2,009688,1&chan' -o helloworld.gif

以下のように GIF アニメーションの円グラフ画像が生成されます.

f:id:inokara:20200503154249g:plain

パラメータ

描画するグラフのタイプやサイズ, 出力のフォーマット (デフォルトは PNG) 等設定可能なパラメータが非常に多いです.

documentation.image-charts.com

詳細はドキュメントをご確認いただければと思いますが, 先述の円グラフリクエストに付与しているパラメータについて書きます.

パラメータ	用途	サンプル値
cht	グラフのタイプ指定 (`bvs` = バー, `p` = 円, `ls` = 折れ線)	p3
chs	出力する画像サイズ指定	700x100
chd	データフォーマット指定	t:60,40
chl	グラフラベル指定	Hello\|World
chf	グラフの塗りつぶし指定	ps0-0,lg,45,ffeb3b,0.2,f44336,1\|ps0-1,lg,45,8bc34a,0.2,009688,1
chn	GIF アニメーションで出力する

以下のように image-charts.com のサイト上で, 実際にパラメータを調整しながらグラフ画像を確認することが可能です.

f:id:inokara:20200503160659p:plain

Node.js から利用する

Image Charts Node.js Library

以下のように npm で提供されているので, yarn add image-charts 等で自身のプロジェクトに追加しましょう.

www.npmjs.com

雑なサンプルコード

Node.js (JavaScript) も Hello World な身分で恐縮ですが, 以下のような円グラフを描画するサンプルスクリプトを書きました.

const imageCharts = require('image-charts')({});
const fs = require("fs");

const buildGraphArgs = (graphData) => {
    let imageArgs = {};
    let datas = [];
    let labels = [];
    let legendLabels = [];
    const total = graphData.total
    let counts = 0;
    for (let i in graphData.values) {
        counts += graphData.values[i].count;
        percent = Math.round(graphData.values[i].count / total * 100);
        datas.push(percent);
        labels.push(percent + '%');
        legendLabels.push(graphData.values[i].name);
    }
    const others = Math.round((total - counts) / total * 100);
    datas.push(others);
    labels.push(others + '%');
    legendLabels.push('others');

    return {
      title: 'Percentage of Total',
      size: [ 500, 300 ],
      data: datas,
      labels: labels,
      legendLables: legendLabels
    };
};

// ここはサンプルを拝借
const buildImage = async (imageArgs) => {
    const pieChart = imageCharts.pie(imageArgs);

    try {
        const b = await pieChart.buffer();
        return b;
    } catch (err) {
        return Promise.reject(err);
    }
};

const main = async () => {
    graphData = {
      total: 100,
      values: [
        { name: 'aa', count: 30 },
        { name: 'bb', count: 18 },
        { name: 'cc', count: 12 },
      ]
    };

    imageArgs = buildGraphArgs(graphData);
    imageData = await buildImage(imageArgs);
    fs.writeFile('sample.png', imageData, (err) => {
      if (err) throw err;
      console.log('Image written successfully.');
    });
}

main();

実行すると, 以下のように出力されるだけですが...

$ node sample.js
Image written successfully.

同じディレクトリに sample.png というファイルが生成されるので開いてみます.

$ open sample.png

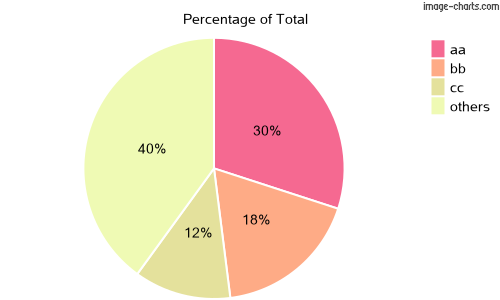

以下のような円グラフ画像が生成されています.

f:id:inokara:20200503170105p:plain

良い感じです.

円グラフ以外にも...

棒グラフの場合には, 以下のように書きます.

const buildGraphArgs = (graphData) => {
... 略...
    legendLabels.unshift('0:');

    return {
      title: 'Percentage of Total',
      size: [ 500, 300 ],
      data: datas,
      labels: labels,
      axis: [ 'x', 'y' ],
      axisLabels: [ legendLabels ]
    };
};

const buildImage = async (imageArgs) => {
    const barChart = imageCharts.bar(imageArgs);

    try {
        const b = await barChart.buffer();
        return b;
    } catch (err) {
        return Promise.reject(err);
    }
};

X 軸, Y 軸にラベルを付与するパラメータを付与して imageCharts.bar() を呼び出します.

以下のような棒グラブの画像が生成されました.

f:id:inokara:20200503173852p:plain

ついでに GIF アニメーションも生成してみました.

f:id:inokara:20200503174956g:plain

GIF アニメーションを生成する場合, パラメータは以下のようなパラメータを付与します.

... 略 ...
    return {
      title: 'Percentage of Total',
      size: [ 500, 300 ],
      data: datas,
      labels: labels,
      axis: [ 'x', 'y' ],
      axisLabels: [ legendLabels ],
      animation: ['1200','easeOutBack'],
      format: '.gif'
    };

以上

シュッと

image-charts.com を Node.js から使ってみたメモでした. ライブラリ自体は初心者の自分でも何となく雰囲気を掴むことが出来, コードやテストコードを読みながら試行錯誤することが出来ました.

他にも似たようなサービスがあるのかもしれませんが, シュッとグラフ画像を作成して Slack に張りたい場合等に利用を検討したいなあと思います.

ちなみに, おいくら万円？

www.image-charts.com

image-charts.com では, 以下のように, Developer プラン, Enterprise プラン, Enterprise+ プランが提供されています.

f:id:inokara:20200503223416p:plain

Docker イメージによるオンプレミス環境での利用も可能 (Enterprise プラン以上) です.

2020-05-02

2020 年 05 月 02 日 (土)

日々

アクティビティ (今までの走行 (歩行) 距離)

ジョギング

引き続き, 完全休養
引き続き, 安静にしておく
久しぶりに山王公園で散歩 with 奥さん

ギョーム

お休みだけど, ギョーム半分, 趣味半分で DDoS 検知の仕組みを作ったりした

夕飯

おろしハンバーグ, 昨晩の残りものだったけど美味しかったし, 大根おろし山盛りで有り難かった

2020-05-02

Elasticsearch 上のデータを割と簡単にダンプして他の Elasticsearch にインポート出来る elasticsearch-dump を使ってみた

Elasticsearch メモ

ti;dr

VPC 内で動いている Amazon Elasticsearch Service (以後, AES) 上の一部のインデックスデータを手元の端末の Elasticsearch でも利用したいと思った時に散々悩んで調査した結果, 以下のようなツールが OSS で提供されていたので使ってみましたのでメモです.

github.com

本来ならば, Logstash を使ったりするのが順当なところなのかもしれませんが, mysqldump みたいなカジュアル利用出来るので気持ち良かったです.

taskrabbit/elasticsearch-dump

セットアップ

github.com

Node.js で実装されていて, npm install でインストールするか, Docker イメージが配布されています.

今回は, Amazon Elasticsearch Service からデータをダンプする環境では Docker イメージを利用しました.

$ docker pull taskrabbit/elasticsearch-dump

ダンプされたデータをインポートする環境では npm install でインストールしました.

$ npm install elasticdump

使い方

詳細は README をご一読頂ければと思いますが, とてもシンプルに使い始めることが出来ると思います. 以下はドキュメントより引用させて頂きました.

elasticdump \
  --input=http://production.es.com:9200/my_index \
  --output=http://staging.es.com:9200/my_index \
  --type=data

--input はソースとなる Elasticsearch インデックスのエンドポイント
--output はデータをインポートする Elasticsearch インデックスのエンドポイント
--type では data を指定するとデータ (Document) そのもの, --mapping を指定すると, その名の通りマッピングもインポートが可能

試しにヘルプを確認してみましたが, かなり多くのオプションが用意されており, プロキシ経由での接続もサポートされたりしているので, プロキシを介してリモートの Elasticsearch からローカルマシン上の Elasticsearch へのデータ移行もカジュアルに行えると思います.

$ elasticdump --help

さて

今回は

以下のようなステップでダンプ, インポートを行いました.

VPC 上の AES にアクセス出来るホストで elasticsearch-dump Docker コンテナを利用してダンプ
ダンプしたデータを SCP でローカルマシンにダウンロード
ローカルマシン上に Elasticsearch を起動
起動した Elasticsearch にダンプしたデータをインポート
データを確認

ダンプ (松本)

AES にアクセス出来るホスト (EC2 インスタンス) 上にて, 以下のように実行しました.

$ docker run --rm -ti -v /tmp/data:/tmp taskrabbit/elasticsearch-dump \
  --input=https://vpc-xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx.ap-northeast-1.es.amazonaws.com/cwl-YYYY.MM.D1 \
  --output=/tmp/cwl-YYYY.MM.D1.json \
  --type=data
$ docker run --rm -ti -v /tmp/data:/tmp taskrabbit/elasticsearch-dump \
  --input=https://vpc-xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx.ap-northeast-1.es.amazonaws.com/cwl-YYYY.MM.D2 \
  --output=/tmp/cwl-YYYY.MM.D2.json \
  --type=data
$ docker run --rm -ti -v /tmp/data:/tmp taskrabbit/elasticsearch-dump \
  --input=https://vpc-xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx.ap-northeast-1.es.amazonaws.com/cwl-YYYY.MM.D3 \
  --output=/tmp/cwl-YYYY.MM.D3.json \
  --type=data

ホスト上の /tmp/data 以下に cwl-YYYY.MM.D1.json から cwl-YYYY.MM.D3.json が生成されます.

尚, マッピングテンプレートもダンプすることが可能ですので, 必要に応じてダンプしておきましょう.

$ docker run --rm -ti -v /tmp/data:/tmp taskrabbit/elasticsearch-dump \
  --input=https://vpc-xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx.ap-northeast-1.es.amazonaws.com/template \
  --output=/tmp/template.json \
  --type=template

インポート

ホスト上のデータを何らかの方法 (自分は SCP を使いました) で取得し, 以下のようにデータをインポートします. インデックスへのマッピングの適用が必要な場合には, 事前にマッピングもンポートしておきましょう.

$ node_modules/.bin/elasticdump \
  --input=data/cwl-YYYY.MM.D1.json --output=http://localhost:9200/cwl-YYYY.MM.D1 --type=data
$ node_modules/.bin/elasticdump \
  --input=data/cwl-YYYY.MM.D2.json --output=http://localhost:9200/cwl-YYYY.MM.D2 --type=data
$ node_modules/.bin/elasticdump \
  --input=data/cwl-YYYY.MM.D3.json --output=http://localhost:9200/cwl-YYYY.MM.D3 --type=data

データ確認

以下のようにインデックスとして登録されていることを確認しました.

f:id:inokara:20200502073847p:plain

良い感じですね.

hits.total あたりを確認してみます.

$ curl -s -H "Content-Type: application/json" localhost:9200/cwl-YYYY.MM.D1/_search -d '
{
   "query": { "match_all": {} }
}' | jq .hits.total
4184

良い感じですね.

以上

このツールに出会うまで, 色々と試行錯誤しました. 一旦, データを CSV で書き出しておいて, インポートのスクリプトを書こうとしたり, ローカルマシンから直接 VPC 内の AES にアクセスする為にプロキシサーバーを立てようとしたり... だいぶん疲弊したところに出会った elasticsearch-dump はまさに神ツールでした.

作者の方には感謝しかありません. ありがとうございました.
